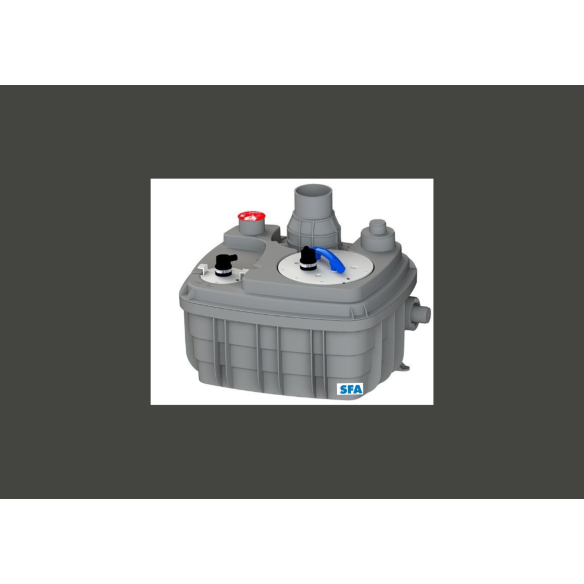

SANICUBIC 1 VX es una estación de bombeo muy compacta equipada de una turbina vortex de paso libre. Ideal para evacuar todas las aguas de una casa o un local comercial.
Gracias a su tamaño reducido permite una instalación fácil y sin obra ninguna ya que se puede instalar directamente al suelo.
Equipada con un potente motor de 2.000 W, esta estación de bombeo general puede evacuar hasta 40 m3/h y/o elevar las aguas hasta 13 metros en vertical (Q=0 l/h). La turbina Vortex tiene un paso libre de 50 mm de diámetro.

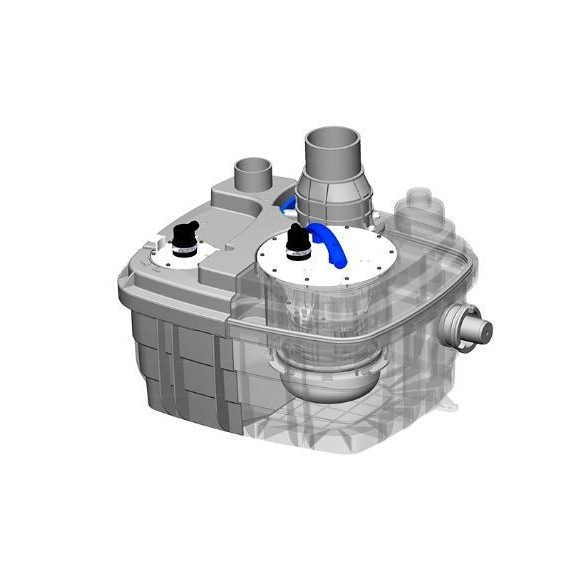

El sistema de arranque del SANICUBIC 1 VX es automático y funciona mediante un sistema de microswitch: al entrar en el depósito de la bomba, las aguas residuales desplazan el aire dentro de un detector, lo que arranca el motor.

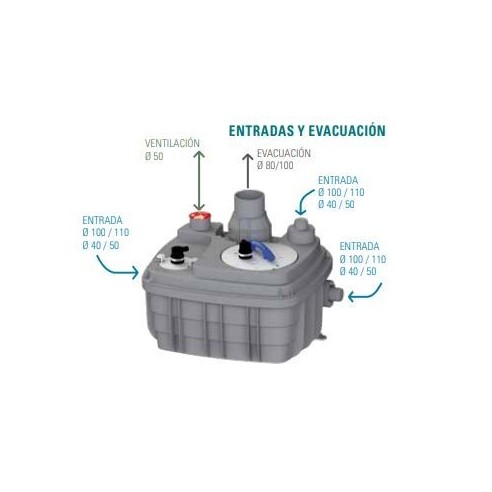

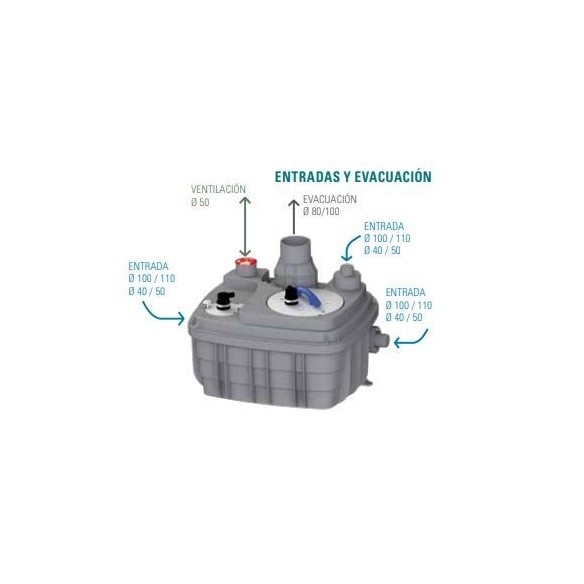

Esta estación de bombeo dispone de 3 entradas multi-diámetro: 2 entradas en los laterales y 1 en la parte superior del aparato. Se pueden conectar tubos de diámetro 40/50 mm, 100/110 mm. Todos los elementos generando aguas residuales se podrán conectar al SANICUBIC 1 VX: lavavajillas, lavaplatos, lavadoras, lava-vasos, lavabos, duchas o bañeras, wc, fregaderos etc. El dispositivo está diseñado para resistir aguas de hasta 70º junto a un uso intensivo.
La evacuación de las aguas residuales se realiza mediante un tubo de sección 80/100 mm de diámetro. El codo de evacuación entregado está pre-equipado con una válvula anti-retorno. Para una instalación óptima, recomendamos la instalación de llaves de corte tanto en los tubos de entrada como en la salida. Es imprescindible que el aparato esté ventilado.
Y para más seguridad la estación de bombeo SANICUBIC 1 VX tiene un nivel de protección IP68, lo que le permite funcionar en caso de inmersión accidental. Está también equipada con un sistema de panel de alarma que le permite verificar el buen funcionamiento de su máquina.
CONSEJOS DE INSTALACIÓN

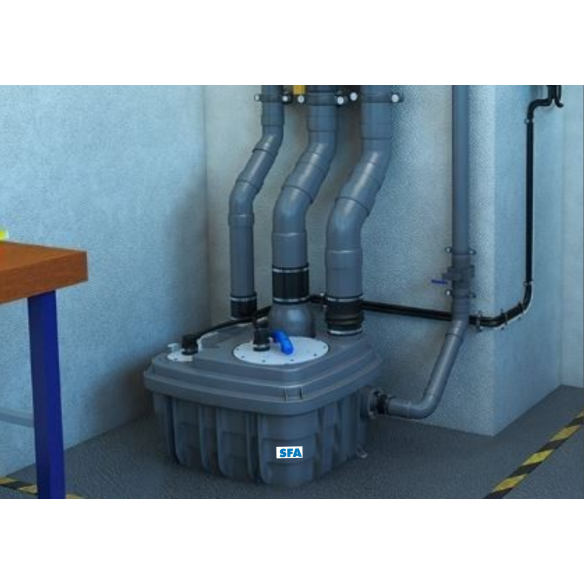

Es importante que el local donde se instale este modelo tenga las dimensiones suficientes que nos permita un espacio de trabajo de 600 mm, como mínimo, en torno al dispositivo para facilitar un posible mantenimiento.
Este local debe estar bien iluminado, suficientemente ventilado y protegido contra el hielo.
Este aparato tiene un índice de protección IP68: puede resistir a una inmersión temporal.
CONEXIONES
Es obligatorio la instalación de llaves de paso (no incluidas en las entradas de las aguas residuales), así como en el conducto de evacuación (ver página 106).
Se recomienda la creación de un bucle antirretroceso situado por encima del nivel de reflujo para evitar el efecto sifoneamiento.
El respiradero debe estar conectado al exterior o al tejado para que el aire pueda entrar y salir libremente en el depósito del SANICUBIC 1 VX. Se realizará mediante una tubería de Ø 50 mm.
Si se desea instalar ducha o baño al mismo nivel que estos aparatos, es imperativo elevar las evacuaciones de los aparatos a una altura mínima de 250 mm.
El aparato debe estar conectado a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 25 A.
La conexión debe servir exclusivamente para la alimentación del aparato y se realizará mediante una caja de conexión eléctrica estanca.
CONSEJOS DE USO
SANICUBIC 1 VX no necesita un mantenimiento particular, sin embargo se recomienda seguir algunos consejos:
No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico o líquidos disolventes o aceites, etc…
Se recomienda un control visual regular del aparato y un control anual realizado por personal cualificado.
Se recomienda el uso de llaves de corte.
CARACTERÍSTICAS TÉCNICAS
|
conexión posible |
WC+lavabo+ducha+fregadero+ bidé+bañera+lavavajillas+lavadora |
|
evacuación vertical (hasta) |
DIN 80 = 10 metros DIN 100 = 6 metros |
|
evacuación horizontal (hasta con pend. del 1% |
110 m |
|
entradas Ø 40/50/100/110 mm |
2 laterales + 2 superiores + 1 ventilación |
|
diámetro codo de salida con válvula antiretorno |
DIN100 (ext. DIN110) |
|
recorrido tubo de evacuación en sección vertical |
50 mm |
|
Peso (con accesorios) |
30 Kg |
|
presión mínima de agua de alimentación |
1.7 bares |
|
alimentación |
220-24V/50 HZ |
|
tipo de cable de alimentación |
II+T x 1,5 mm2 sin clavija |
|
longitud del cable |
4 m |
|
amperaje |
13 A |
|
consumo motor |
2000 W |
|
Tipo de turbina |
Vortex de paso libre Granulometría Ø 50 mm |
|
refrigeración de motor |
por aceite |
|
material del el eje motor |
inox |
|
tipo de turbina |
doble disco |
|
indice de resistencia al agua |
IP 68 |
|
capacidad del condensador |
30 |
|
temperatura máxima de líquido |
70 ºC |
|
volumen depósito |
60 L |
|
caudal máximo |
40 m3 /h |
|
caudal a 3 m |
32 m3/h |
