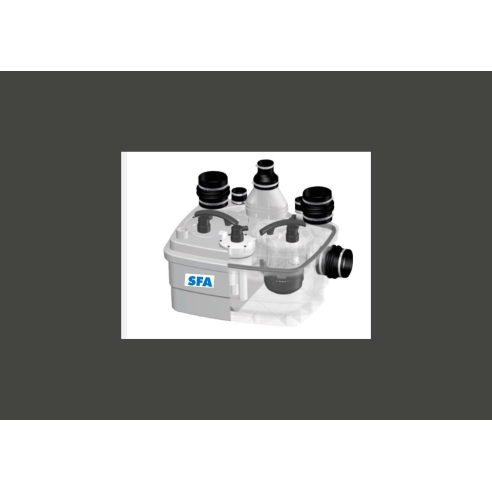

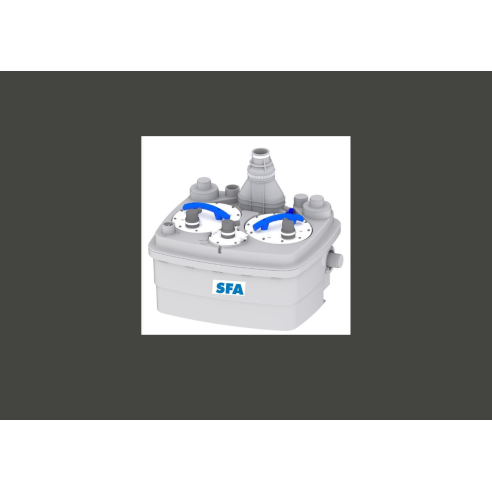

Sanicubic 2 Classic

Puede recibir las aguas de varios cuartos de baños y/o cocinas equipado con aparatos sanitarios de todo tipo: inodoros, urinarios, duchas, bañeras, lavabos, fregaderos, lavadoras, lavavajillas, etc. Ha sido desarrollado para resistir usos intensivos y caudales importantes. Su instalación es sencilla, se puede instalarlo directamente al suelo, solo necesita una toma eléctrica a 220 V y conectar el tubo de evacuación.

El aparato está compuesto de 2 potentes motores de 1.500 W cada uno que permiten elevar las aguas hasta 11 metros de altura o 110 metros de distancia. Estos motores llevan un sistema de cuchillas SANITRIT de acero inoxidable que dilaceran los efluentes y los residuos de papel de manera óptima.

Funciona con un sistema de arranque automático que pone en marcha los motores mediante un sistema de microswitch: al entrar en el depósito de la bomba, las aguas residuales desplazan el aire dentro de un detector, lo que arranca el motor.

SANICUBIC 2 Classic se entrega con un panel de vigilancia que indica que motor está funcionando, si el aparato está bajo tensión o si hay algún problema con un motor. Este panel comunica con el aparato por cable.

Esta estación de bombeo dispone de 5 entradas multi-diámetro: 2 entradas en los laterales y otras 3 en la parte superior del aparato. Se pueden conectar tubos de diámetro 40 mm, 50 mm, 100 mm o 110 mm. SANICUBIC 2 Classic está diseñado para resistir aguas de hasta 70ºC junto a un uso intensivo.

La evacuación de las aguas residuales se realiza mediante un tubo de sección 50 mm de diámetro. El codo de evacuación entregado está pre-equipado con una válvula anti-retorno. Para una instalación óptima, recomendamos la instalación de llaves de corte tanto en los tubos de entrada como en la salida. Es imprescindible que el aparato esté ventilado.

PRINCIPIO DE FUNCIONAMIENTO

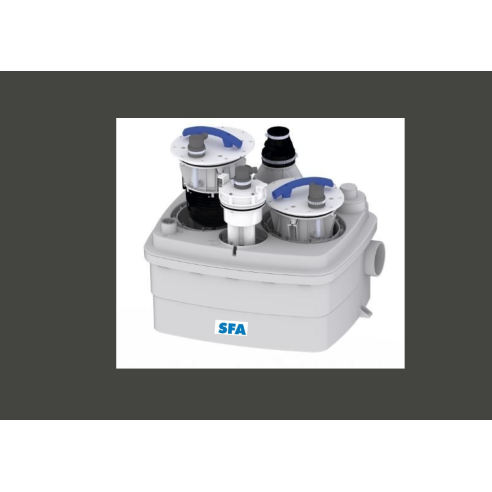

Este aparato funciona con 3 tubos inmersos que controlan el funcionamiento del motor y el sistema de alarma respectivamente.

Los tubos de inmersión largos funcionan normal, desde el momento que las aguas residuales alcanzan el nivel de activación de los tubos largos en el depósito, el sistema de bombeo se pone en marcha.

Los tubos inmersos cortos tiene un funcionamiento anómalo, esto quiere decir que si los afluentes alcanzan un nivel alto en el depósito, se establece un contacto y se acciona la marcha forzada de los dos motores. Este contacto activa la alarma sonora y visual en el panel y en otro panel remoto.

CONSEJOS DE INSTALACIÓN

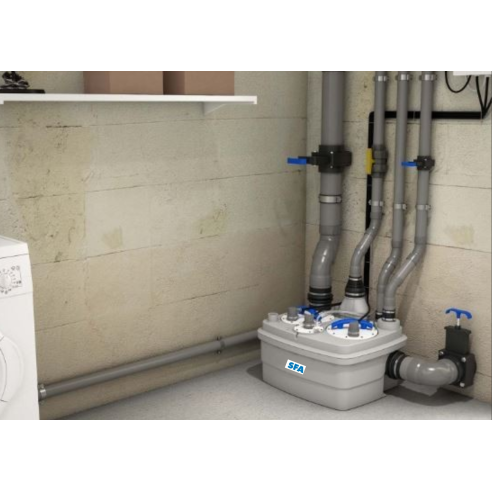

El local donde se instale el modelo SANICUBIC 2 Classic deberá tener la dimensión suficiente para permitir un espacio de trabajo de 600 mm, como mínimo, en torno al dispositivo para facilitar un posible mantenimiento.

Este local debe estar iluminado suficientemente ventilado así como no inundable y protegido contra el hielo. Este aparato tiene un índice de protección IP68: puede resistir a una inmersión temporal.

CONEXIONES

Se recomienda la instalación de llaves de paso (no incluidas) en las entradas de las aguas residuales, así como en el conducto de evacuación.

Se recomienda la creación de un bucle antirretroceso situado por encima del nivel de reflujo para evitar el efecto sifoneamiento.

El respiradero debe estar conectado al exterior o al tejado para que el aire pueda entrar y salir libremente en el depósito del SANICUBIC 2 Classic.

Si se desea instalar ducha o baño al mismo nivel que estos aparatos, es imperativo elevar las evacuaciones de los aparatos a una altura mínima de 250 mm.

El aparato debe estar conectado a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 25 A.

La conexión debe servir exclusivamente para la alimentación del aparato. En caso de instalar el SANICUBIC en una arqueta, el bloque electrónico no se deberá instalar en ésta.

CONSEJOS DE USO

1. Este aparato no necesita un mantenimiento particular, sin embargo se recomienda seguir algunos consejos:

2. No arrojar cuerpos extraños dentro del inodoro como algodón, toallitas, tampones higiénicos, objetos de metal, madera, plástico o líquidos disolventes o aceites, etc…

3. Se recomienda un control visual regular del aparato y un control anual realizado por personal cualificado.

4. En caso de ausencia prolongada se recomienda realizar 2 descargas de agua limpia y cerrar la acometida de agua.

CARACTERÍSTICAS TÉCNICAS
