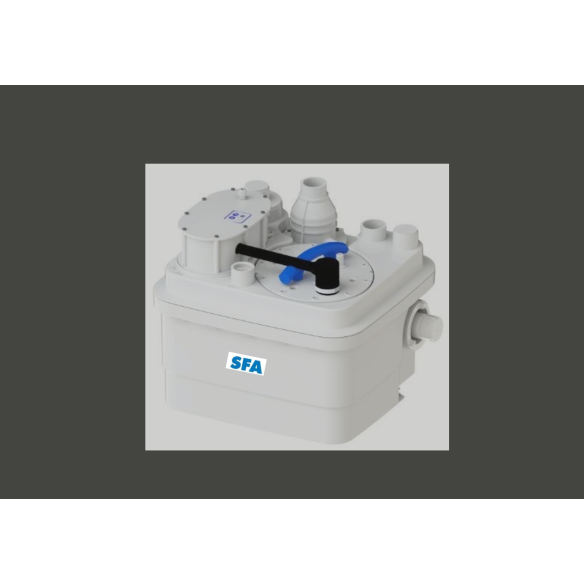

Su tamaño reducido permite una instalación fácil y sin obra ninguna ya que se puede instalar directamente al suelo.
Equipado con un potente motor de 1.500 W, este triturador-bombeador puede elevar las aguas hasta 11 metros de altura o 110 metros de distancia.
SANICUBIC 1 tiene un sistema de arranque automático que funciona mediante un sistema de microswitch: al entrar en el depósito de la bomba, las aguas residuales desplazan el aire dentro de un detector, lo que arranca el motor.

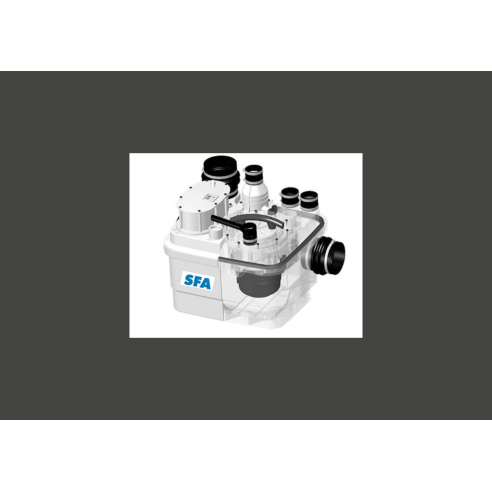

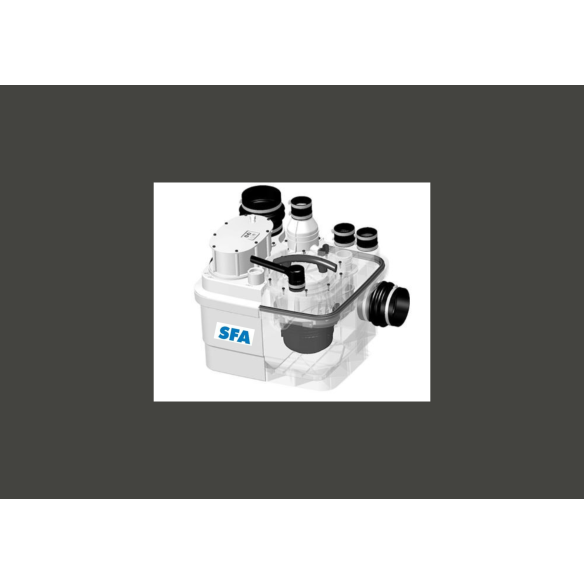

Esta estación de bombeo dispone de 4 entradas multi-diámetro: 2 entradas en los laterales y otras 2 en la parte superior del aparato. Se pueden conectar tubos de diámetro 40/50 mm, 100/110 mm. Todos los elementos generando aguas residuales se podrán conectar al SANICUBIC 1: lavavajillas, lavaplatos, lavadoras, lava-vasos, lavabos, duchas o bañeras, wc, fregaderos etc. El dispositivo está diseñado para resistir aguas de hasta 70º junto a un uso intensivo.
La evacuación de las aguas residuales se realiza mediante un tubo de sección 50 mm de diámetro. El codo de evacuación entregado está pre-equipado con una válvula anti-retorno. Para una instalación óptima, recomendamos la instalación de llaves de corte tanto en los tubos de entrada como en la salida. Es imprescindible que el aparato esté ventilado.
PRINCIPIO DE FUNCIONAMIENTO
SANICUBIC 1 está equipado con dos tubos inmersores que controlan el funcionamiento del motor y el sistema de alarma.
TUBO LARGO funcionamiento normal: El sistema de bombeo se pone en marcha cuando las aguas residuales alcanzan el nivel de arranque en el depósito.
TUBO CORTO funcionamiento anómalo: si os efluentes alcanzan un nivel alto en al depósito, se establece un contacto, que activa una alarma visual y sonora.
CONSEJOS DE INSTALACIÓN

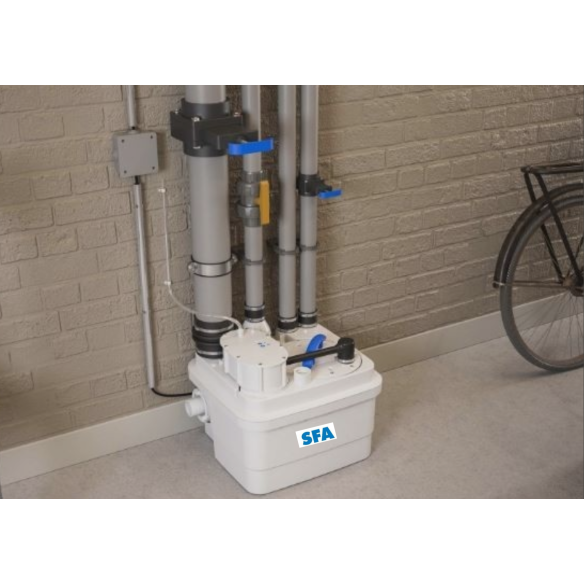

El local técnico donde se instale el modelo SANICUBIC 1 deberá tener la dimensión suficiente para permitir un espacio de trabajo de 600 mm, como mínimo, en torno al dispositivo para facilitar un posible mantenimiento.
Este local debe estar iluminado suficientemente ventilado así como no inundable y protegido contra el hielo.
CONEXIONES
Se recomienda la instalación de llaves de paso (no incluidas en las entradas de las aguas residuales), así como en el conducto de evacuación.
Se recomienda la creación de un bucle antirretroceso situado por encima del nivel de reflujo para evitar el efecto sifoneamiento.
El respiradero debe estar conectado al exterior o al tejado para que el aire pueda entrar y salir libremente en el depósito del SANICUBIC 1.
Si se deseara instalar ducha o baño al mismo nivel que el SANICUBIC 1. Siempre hay que elevar las evacuaciones de los aparatos a una altura mínima de 250 mm. o rebajar el nivel del SANICUBIC 1.
El aparato debe estar conectado a tierra (Clase I) y protegido con un disyuntor diferencial de alta sensibilidad (30 mA) y un automático de 25 A.
La conexión debe servir exclusivamente para la alimentación del aparato.
conexión posible |
WC+lavabo+ducha+fregadero+bidé+bañera+lavavajillas+lavadora |
evacuación vertical (hasta) |
11 m |
evacuación horizontal (hasta con pend. del 1% |
110 m |
entradas 40/50/100/110 mm |
2 laterales + 2 superiores + 1 ventilación |
diámetro codo de salida con válvula antiretorno |
50 mm |
recorrido tubo de evacuación en sección vertical |
50 mm |
Peso |
19,8 Kg |
presión mínima de agua de alimentación |
1.7 bares |
alimentación |
220-24V/50-60 HZ |
tipo de cable de alimentación |
3 x 1,5 mm2 sin clavija |
longitud del cable |
2,5 m |
amperaje |
6 A |
consumo motor |
1500 w |
RPM al eje |
2800 |
refrigeración de motor |
por aceite |
material del el eje motor |
inox |
tipo de turbina |
doble disco |
indice de resistencia al agua |
IP 67 |
capacidad del condensador |
30 |
temperatura máxima de líquido |
70 ºC |
volumen depósito |
32 L |
