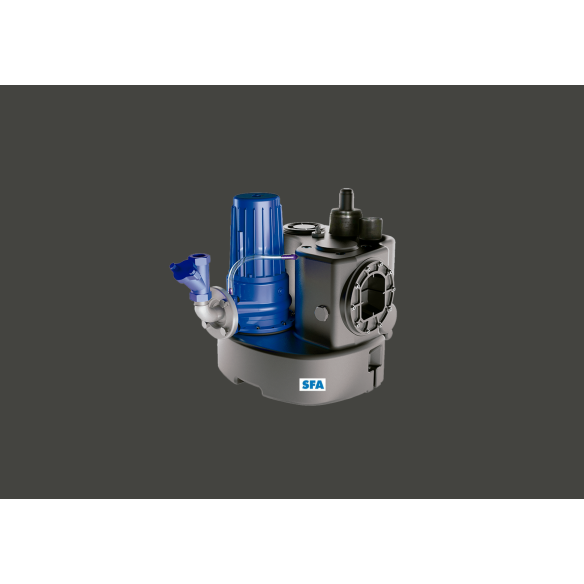

La serie de estaciones de bombeo general
SANICUBIC 1 GR, está diseñada para evacuar las aguas residuales procedentes de apartamentos o viviendas unifamiliares, pequeños locales comerciales.La serie se componen de varios modelos, compuestos por :
- un depósito de polietileno de alta densidad de 55 litros
- una bomba de fundición equipada con cuchillas ProX-K3

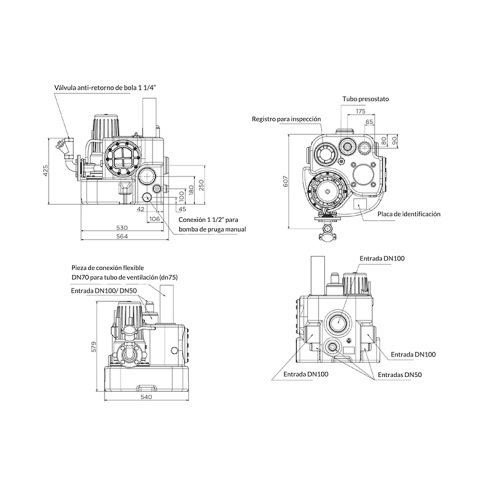

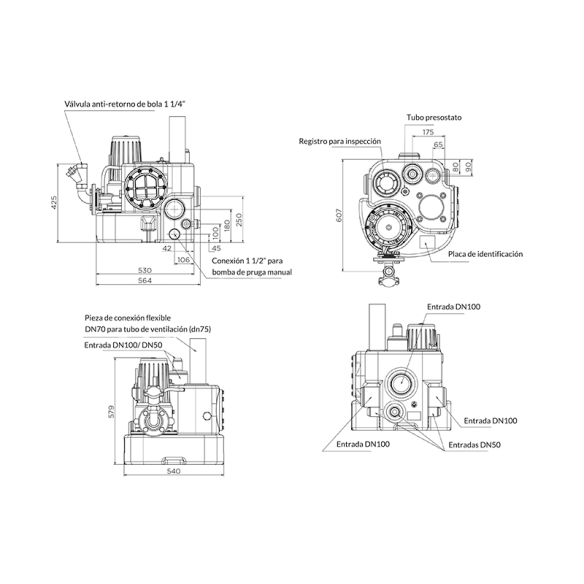

- 3 entradas en DN 100 y 3 entradas en DN 50/100
- 1 evacuación en DN32 mm int.
- Válvula antierretorno de bola + conectores

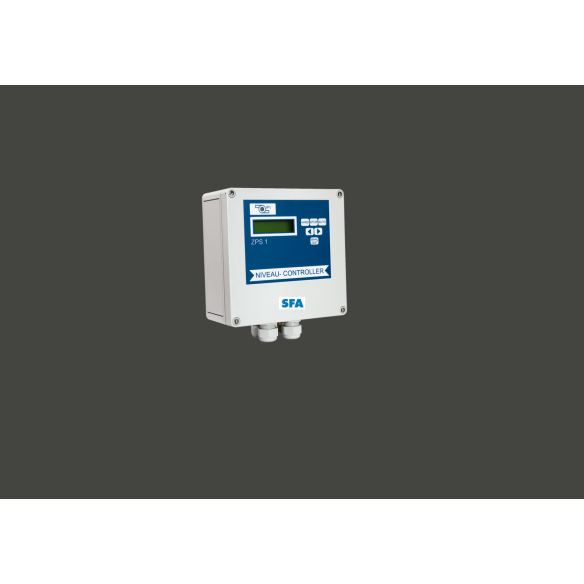

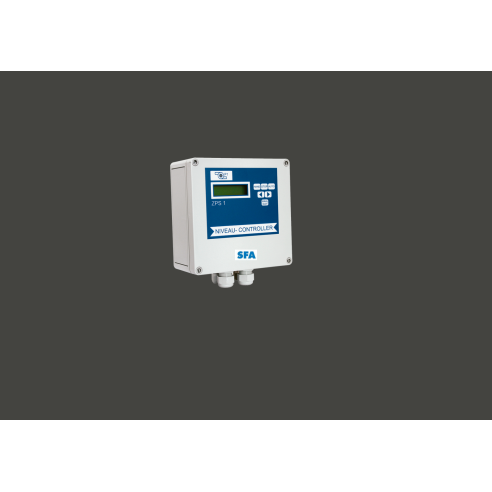

- 1 bloque electrónico deportado de control
La motorización del
SANICUBIC 1 GR puede variar entre 1.700 W y 3.200 W (P2) y permite alcanzar alturas de evacuación de
hasta 39 m.
SANICUBIC 1 GR está disponible en monofásico o trifásico. El caudal máximo alcanzado en todas las versiones es de
17 m3/h. Más detalles técnicos disponibles en la ficha técnica.
CONSEJOS DE INSTALACIÓN Y USO
- El lugar de instalación debe ser un recinto bien ventilado, seco y protegido contra heladas.
- El lugar de instalación debe estar suficientemente dimensionado.
- La serie SANICUBIC 1 GR no ha sido diseñada para un uso en continuo. Solo vale para un bombeo intermitente.
- Las máquinas disponen de una conexión para bomba manual de purga.
CONEXIONES
- Los aparatos sanitarios no se pueden instalar al mismo nivel que la estación de bombeo SANICUBIC 1 GR
- La evacuación se realizará con tubo presión DN 32mm y es obligatorio la instalación de la válvula antirretorno de bola.
- El recorrido de evacuación debe instalarse con inclinación ascendente continua y sin saltos innecesarios.
- El tubo de ventilación de Ø 75 mm se conecta directamente al tubo de ventilación del edificio o se instala por separado.
- La instalación eléctrica debe contar con un interruptor de corriente residual separado de alta sensibilidad IA <30 mA.
- En caso de corrientes trifásicas, el fusible externo debe bloquearse mecánicamente con interruptores automáticos tripolares con la característica K.
CARACTERÍSTICAS TÉCNICAS
|
CUBIC 1 GR SE71.1 S |
CUBIC 1 GR SE71.1 T |
CUBIC 1 GR SE71.2 T |
CUBIC 1 GR SE71.3 T |
CUBIC 1 GR SE71.4 T |
| Material depósito |
polietileno alta densidad |
| Volumen depósito |
55 litros |
| Volumen útil |
45 litros |
| Evacuación |
DN 50 mm ext. |
| Entradas |
3 x DN 100 y 3 x DN 50/100 |
| U (V) |
230 |
400 |
400 |
400 |
400 |
| P1(W) |
2100 |
2100 |
2100 |
3900 |
3900 |
| P2(W) |
2100 |
2100 |
2100 |
3900 |
3900 |
| Frecuencia (Hz) |
50-60 |
50-60 |
50-60 |
50-60 |
50-60 |
| I máx (A) |
10,5 |
3,7 |
3,7 |
6,5 |
6,5 |
| RPM |
2800 |
2800 |
2800 |
2800 |
2800 |
| Índice de protección |
IP68 |
IP68 |
IP68 |
IP68 |
IP68 |
| Q máx (m3/h) |
17 |
17 |
17 |
17 |
17 |
| H máx (m) |
22 |
22 |
25 |
35 |
39 |
| Peso (Kg) |
68 |
64 |
64 |
68 |
68 |
| Modo de funcionamiento |
S3 - 25% |
| Sistema de control |
bloque electrónico deportado IP65 |
| Sistema de alarma |
externa por cable |
